用 途:
适合于农村、农场、粮库、米厂、种田大户及种子公司(站)用来干燥稻、麦、玉米等谷物,稍经改装也可干燥油菜籽。用户可根据农业生产的经营规模和谷物干燥处理量来选择不同容量的干燥机。
工作原理:

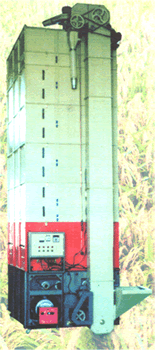

本机为批次式循环干燥机。谷物一次装入,在干燥过程中不断循环,干燥结束后排出。干燥机由下本体、干燥部、贮留部、提升机、燃烧机和排风机等主要部件组成。谷物由装料斗经提升机送至干燥机上部,由上搅龙均匀撒布,直至装满整个干燥机。缓慢下落的谷物流经干燥部的谷槽,再送至下搅龙,然后由提升机送至干燥机上部。如此反复循环。下本体一侧装有以柴油为燃料的燃烧机,燃烧机产生热量加热空气,由装在下本体另一侧的排风机形成热气流。热气流通过干燥部的谷层,带去谷物多余的水份,使谷物得到干燥。
特 点:
1.低温、大风量、间隙干燥,干燥稻谷时不会产生谷粒“爆腰”现象。
2.干燥过程中,谷物不断循环,谷粒之间相互磨擦,去除谷粒表面的芒、茸毛等,并由除尘机排出机外,提高了干燥后的谷物的清洁度。
3.有足够的缓苏时间,谷粒之间充分接触,交叉混流,提高了干燥的均匀性。

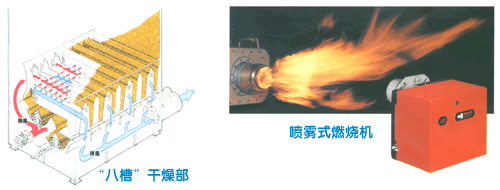

4.“八槽”干燥部,谷层薄,通风面积大,干燥效果好。
5.设定干燥温度和作业时间,自动控制工作过程,自动停机,操作简单省力。
6.采用进口喷雾式燃烧机,自动点火,控温精确,燃烧完全,不会污染谷物。
7.清扫方便、彻底,不会混种,特别适合干燥谷物种子。
8.为与我国农村操作者的技术水平相适应,设计了易于操作的电气控制箱,不易出故障,农村电工即可胜任电气系统的维修。
9.安装简单方便,占地面积小,无需辅助设备,随装随用。
选型依据:
谷物的每天干燥处理量:谷物进出机的水分。
选型举例:
某种田大户每天收获稻谷6吨,收获时稻谷含水率为24%,要求干燥至14%,干燥该批稻谷需时约12小时。应选择容量为3吨的干燥机一台,一昼夜干燥2批次。 某农场每天收获租谷50吨,要求将稻谷从含水率30%降至14%,干燥时间约20小时。应选择容量为10吨干燥机5台,一昼夜干燥1批次。 某粮库每天处理稻谷50吨,要求降水2-3%。可选择容量为10吨的干燥机一台,一昼夜干燥5批次。
技术参数:
系 列
|
B
|
C
|
D
|
型 号
|
5XGH-30
|
5XGH-40
|
5XGH-60
|
5XGH-60
|
5XGH-70
|
5XGH-80
|
5XGH-90
|
5XGH-100
|
容量
|
稻
|
2.8
|
3.8
|
4.8
|
6.4
|
7.5
|
8.6
|
9.6
|
10.7
|
(吨)
|
麦
|
3.4
|
4.6
|
5.8
|
7.7
|
9.0
|
10.3
|
11.5
|
12.8
|
总尺寸
|
长X宽
|
3510 1770
|
3600 1970
|
3600 1970
|
|
|
|
|
|
(毫米)
|
高
|
4300
|
4900
|
5500
|
5600
|
6200
|
6800
|
7400
|
8000
|
整机重量
|
(公斤)
|
1100
|
1250
|
1400
|
1500
|
1700
|
1850
|
2000
|
2150
|
燃
|
型号
|
RIELLO G5
|
RIELLO G10
|
RIELLO G20
|
烧
|
型式
|
自动点火、高压喷雾、柴油
|
机
|
耗油量
|
2.3-5.0(公斤/小时)
|
4.5-10(公斤/小时)
|
8-18(公斤/小时)
|
排风机
|
4-72-12离心式
|
电机总功率
|
3相、380V、2KW
|
3相、380V、3.2KW
|
3相、380V、4.7KW
|
小时降水率
|
0.5-1.1(%)
|
自动控制和安全装置
|
温度自动控制、定时开关、风压传感器、电机过载保护、自动点火、自动停机
|
|
